La fabricación industrial, la construcción de transporte, las emisiones de vehículos y otros factores han causado muchos problemas ambientales. El smog es uno de los problemas, afectando seriamente la salud de las personas.

Eliminar el smog y encontrar energía más limpia se ha convertido en algo urgente para los seres humanos.

Wind is a clean and pollution-free renewable energy, it is converted into electricity by the wind turbine. The hub is an important component in wind turbine system, however, it is very complicated in structure. Therefore, control de calidad de forma es significativo.

¿Cómo hacer un Hub de turbina eólica calificada?

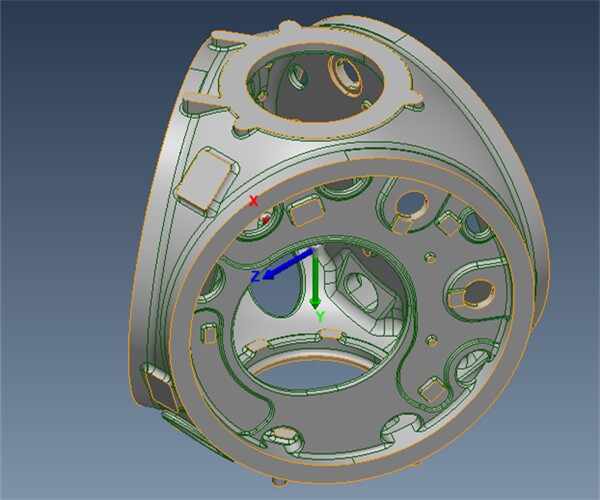

Debido a la estructura compleja y al funcionamiento de alta intensidad del cubo de la turbina, generalmente se usa para lanzar el blanco y luego terminar el mecanizado. Para medir las desviaciones entre el centro terminado y el modelo CAD, necesitamos obtener los datos 3D del HUB. El CMM y los escáneres de mano ordinarios están en un dilema para obtener datos 3D completos del centro de turbina eólica.

(Volumen: 3M × 3M × 3M; Peso: más de 40T)

Solución 3D scantech

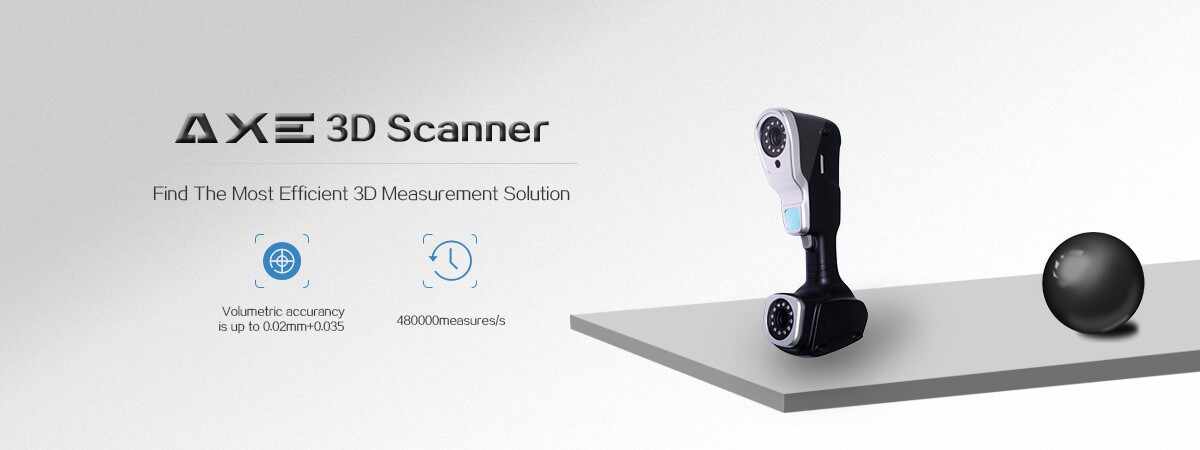

ScanTech initiative developed the world-first product Escáner 3D global de AX, dirigido a la inspección 3D para grandes volúmenes. AX es el escáner 3D de mano volumétrico más alto del mundo (0.02+0.035 mm/m) con sistema global de fotogrametría y tecnología de escaneo 3D láser. La eficiencia laboral mejora enormemente con un área de escaneo doble y la mitad de los marcadores. Puede adquirir rápidamente datos 3D precisos del centro en blanco y las desviaciones de forma basadas en comparar los datos entre el modelo en blanco y el modelo en blanco.

Proceso de escaneo

Paso 1: Adjuntar puntos de codificación y marcadores

Paso 2: Modo de trabajo fotogramétrico para marcadores y adquisición de datos

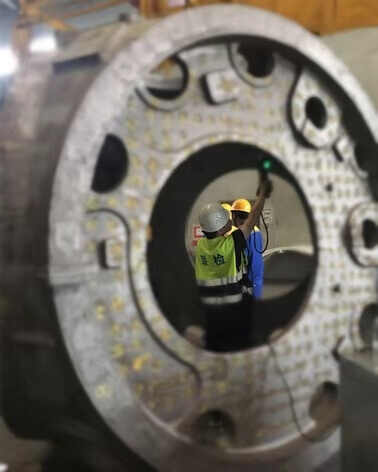

Paso 3: Escaneo de turbina eólica en blanco por AX Global 3D Scanner

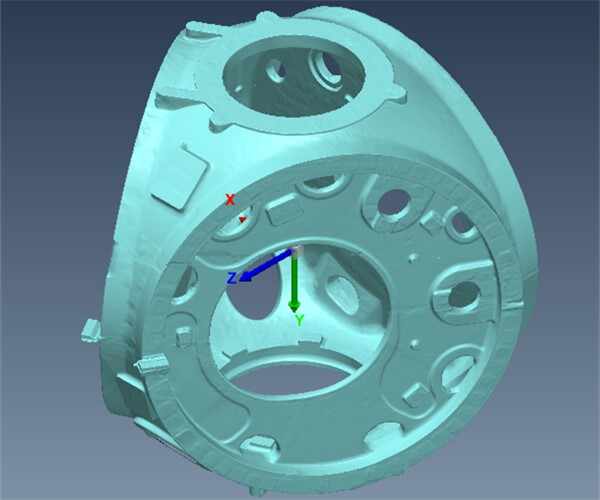

Paso 4: Obtenga datos 3D STL de Hub en blanco

Paso 5: Detección de contraste basada en el ajuste y la alineación de los datos

Valores de desviación en Turbine Hub

Scantech Axe 3D Scanner brinda un soporte confiable para la fabricación de maquinaria. Los fabricantes pueden ajustar fácilmente la calidad y la cantidad a través de los datos 3D y las desviaciones que obtienen del escáner AX 3D.

AXE 3D scanner can also simplify for Medición de piezas de fundición grandes, altamente optimizando la calidad del producto.

Prohibir la reimpresión sin permiso.
