Escaneo de detalles en la fundición de matriz con una resolución de 10 μm
Hay muchos factores importantes para fortalecer el desarrollo económico. Tecnología - conducido contribuye mucho a los seres humanos.
La fabricación de maquinaria también toma su lugar en el crecimiento económico, y refleja el polvo integral de un país. El dado de aluminio - La fundición es común en la fabricación de maquinaria, y también se aplica ampliamente a muchos campos como automóviles, electrónica y electrodomésticos.
¿Qué necesita el fabricante?
It is likely to get deformation for aluminum die-casting during production due to such factors: unsatisfactory structure, inadequate rigidity, improper gate placement, and rough surface, which will seriously affect control de calidad and work efficiency.
Die de aluminio de alta precisión - La fundición generalmente tiene muchas características, así como pequeños detalles. Por lo tanto, el fabricante necesita conocer los valores de desviación precisos y revisar los errores oportunos. Esto tendrá requisitos muy altos para un escáner 3D.
Solución 3D scantech

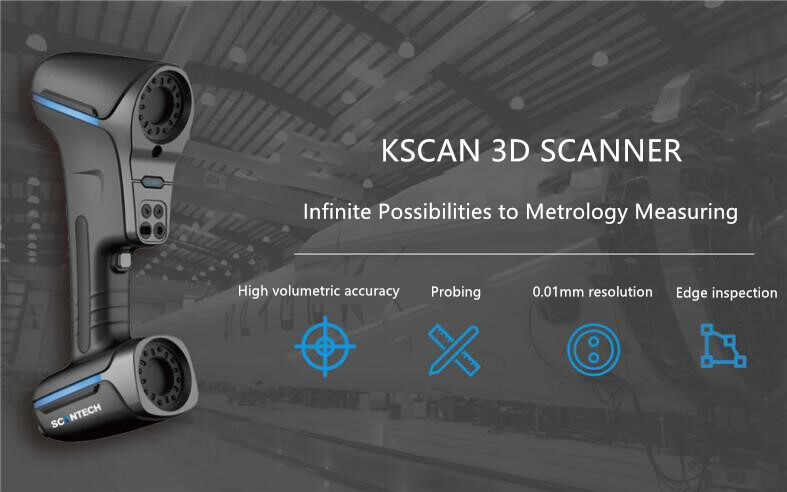

This aluminum die-casting is the size in 200mm*200mm and is scanned by our latest innovation Escáner kscan 3D.
Este escáner 3D compuesto integra las siguientes ventajas:
● Global innovation (red and blue laser scan mode) as our other escáneres láser 3D de mano.
● Construido - En la fotogrametría trae más conveniencia para escanear piezas de trabajo grandes con precisión volumétrica de 0.035 mm/m
● Resolución de 10 μm en el modo de escaneo ultra - preciso B
● Precisión de 0.02 mm para obtener datos 3D precisos
● Ultra - Alta eficiencia laboral: 650,000 medidas/s
● Equipado con CMM portátil
● Rango de medición ilimitado
● Área de escaneo ancho y aplicaciones
Proceso de escaneo
Step 1: attaching markers
(Solo necesita medios marcadores en comparación con los escáneres 3D de mano normales)

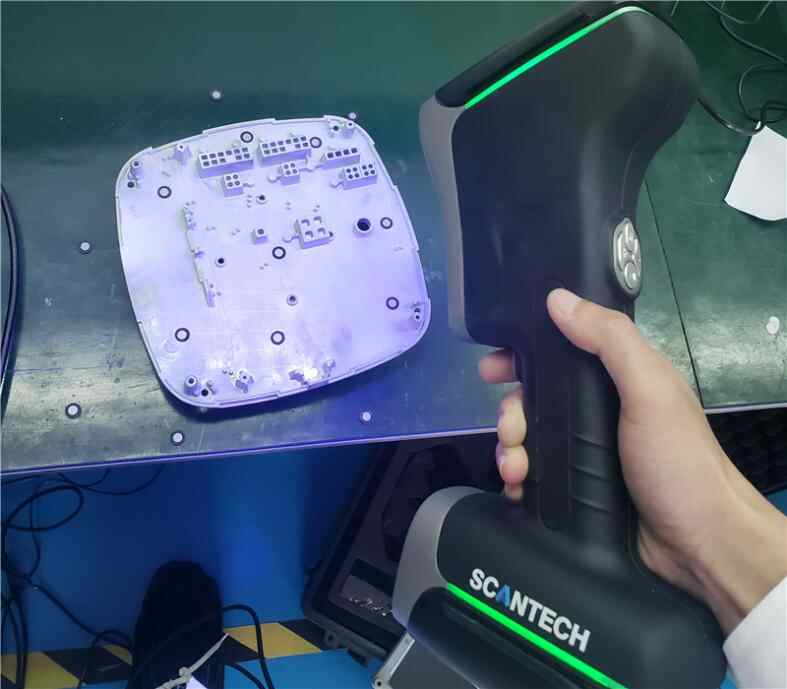

Paso 2: Escaneo de ambos lados del dado de aluminio - Casting bajo el modo láser azul

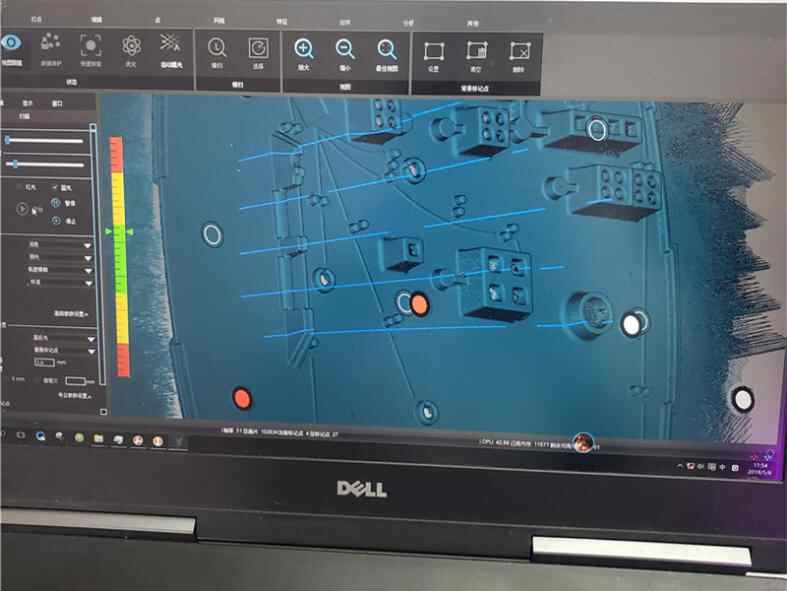

Real-time visualization
Step 3: Combine with 3D software Visión de escáner Para obtener rápidamente los datos completos de nube de puntos 3D en modo de fondo.

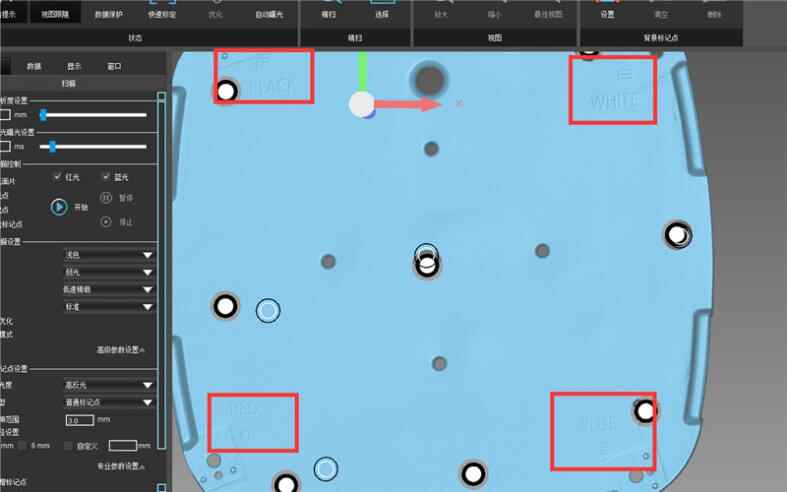

Datos puntuales del lado frontal

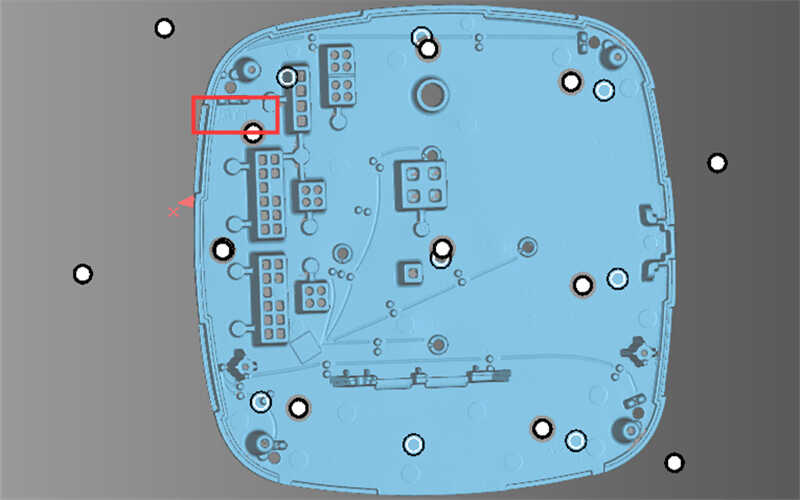

Datos puntuales de la parte trasera

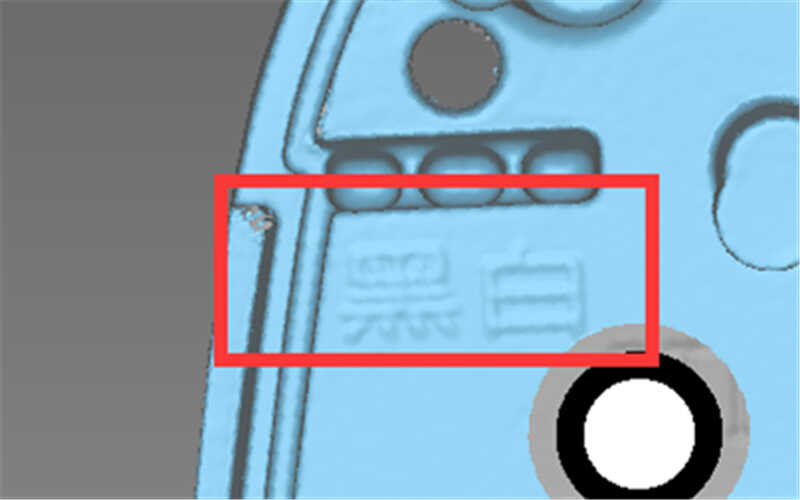

Personajes pequeños
Paso 4. Generar valores de desviación y mapa de color

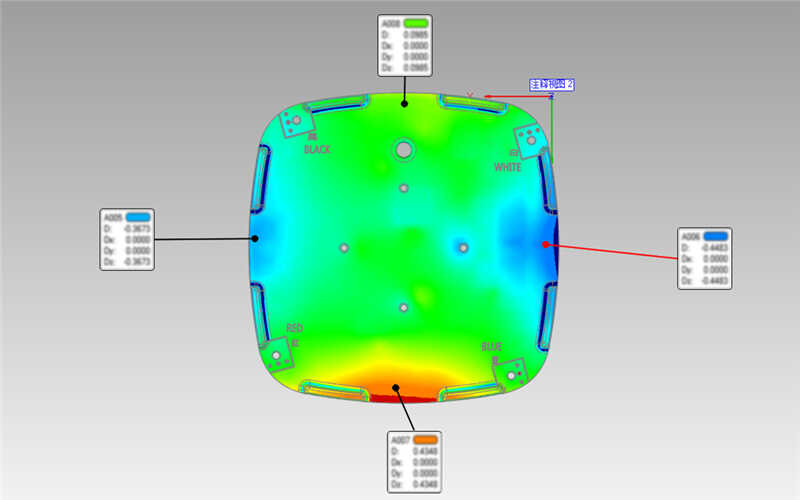

Mapa de color del lado frontal

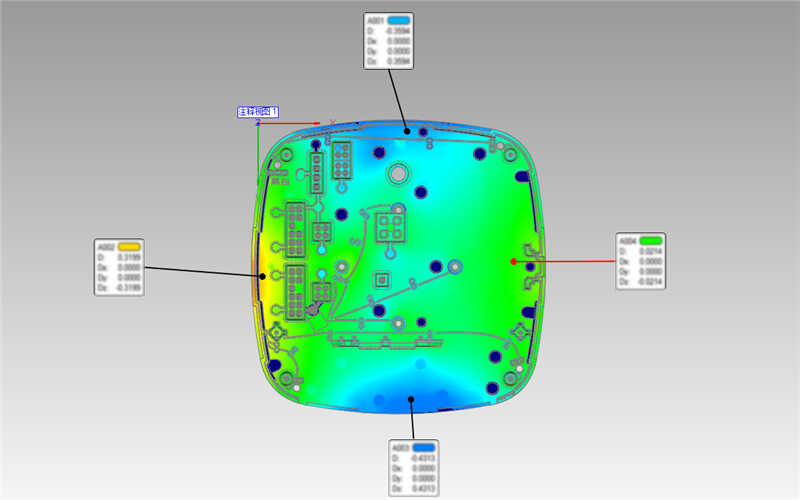

Mapa de color de la parte posterior
Costo de tiempo
Ajuste de marcadores:1 minuto
3D scanning: 10 minutos
Generating scanning report: 5 minutos
El versátil escáner KSCAN 3D reduce enormemente el tiempo de trabajo con muy pocos marcadores. Garantiza un escaneo eficiente y preciso para que el fabricante obtenga los datos 3D precisos del dado de aluminio - fundición en muy poco tiempo.
Our intelligent 3D software Visión de escáner is used for contrast detection and fast calculating deviation values. This gives support for post-process and improves the work efficiency of manufacturers.
