Un principal fabricant d'équipements de construction en Chine a récemment effectué une inspection rapide des trous de montage du châssis d'excavateur en utilisant le système de scanning de suivi de Scantech: Trackscan - P42.
Le technicien responsable de la mesure des technologies de l'entreprise a déclaré: «C'était une expérience d'ouverture des yeux, car il n'a fallu que 30 minutes pour scanner les trous de montage avec le scanner 3D Metrology et générer le rapport d'analyse.»
Basée dans une ville orientale de Chine, les produits de qualité élevés de la société sont devenus un nom de confiance parmi les clients. Cependant, l'un des plus grands défis auxquels ils sont confrontés est le temps - consommer l'inspection. Dans ce cas, c'est l'inspection des trous de montage d'un châssis d'excavateur.
Le châssis, essentiel pour supporter le poids de toute la machine, est généralement supérieur à 3 m, avec une structure complexe. Les zones délicates de la pièce et les méthodes inefficaces constituent une tâche difficile d'obtenir des tolérances précises de forme, de forme et de position des trous de montage.

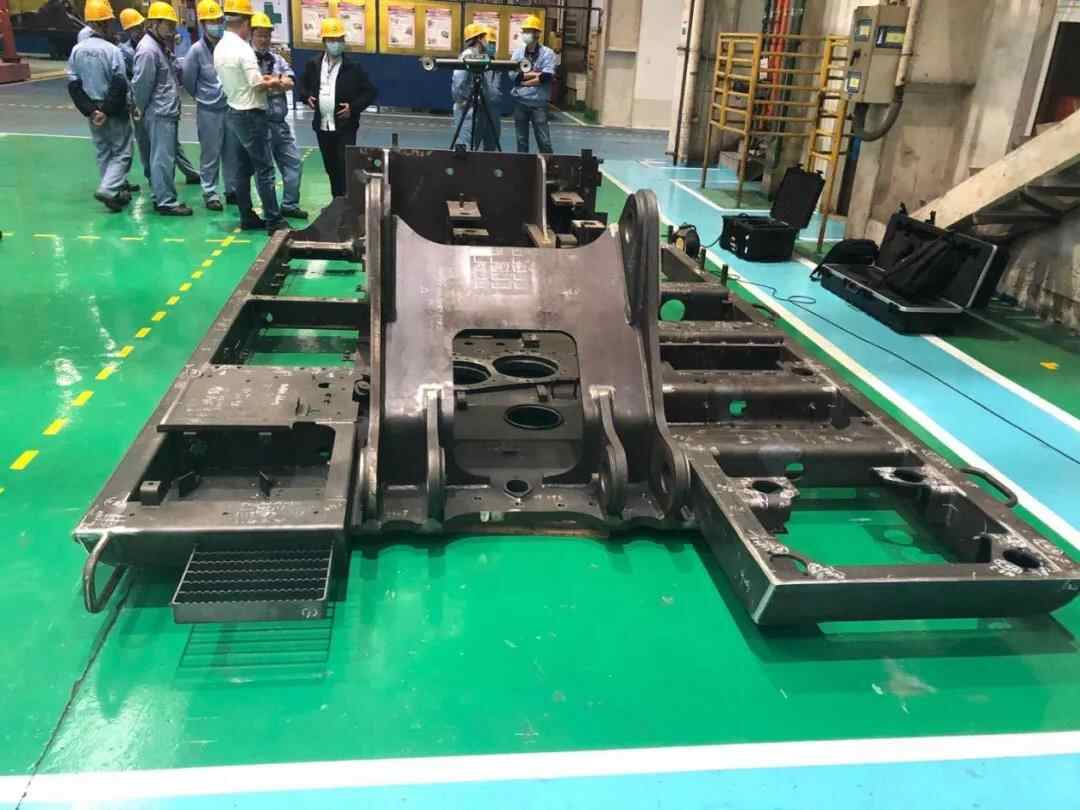

Le châssis d'une excavatrice
Pour garantir une qualité d'inspection optimale, la société a contacté Scantech pour personnaliser une solution de mesure 3D qui répondrait à ses exigences particulières.
Le directeur du département d'assurance qualité a expliqué comment notre technologie 3D ouvre la voie à une inspection plus efficace.
«Il est tout à fait exigeant d'inspecter les pièces mécaniques car nous devons le faire dans un laboratoire avec des contrôles de température et d'humidité, et nous devons suivre les étapes de fonctionnement complexes. Le flux de travail intuitif fourni par Scantech contribue à rendre l'inspection aussi simple que de prendre une vidéo.»

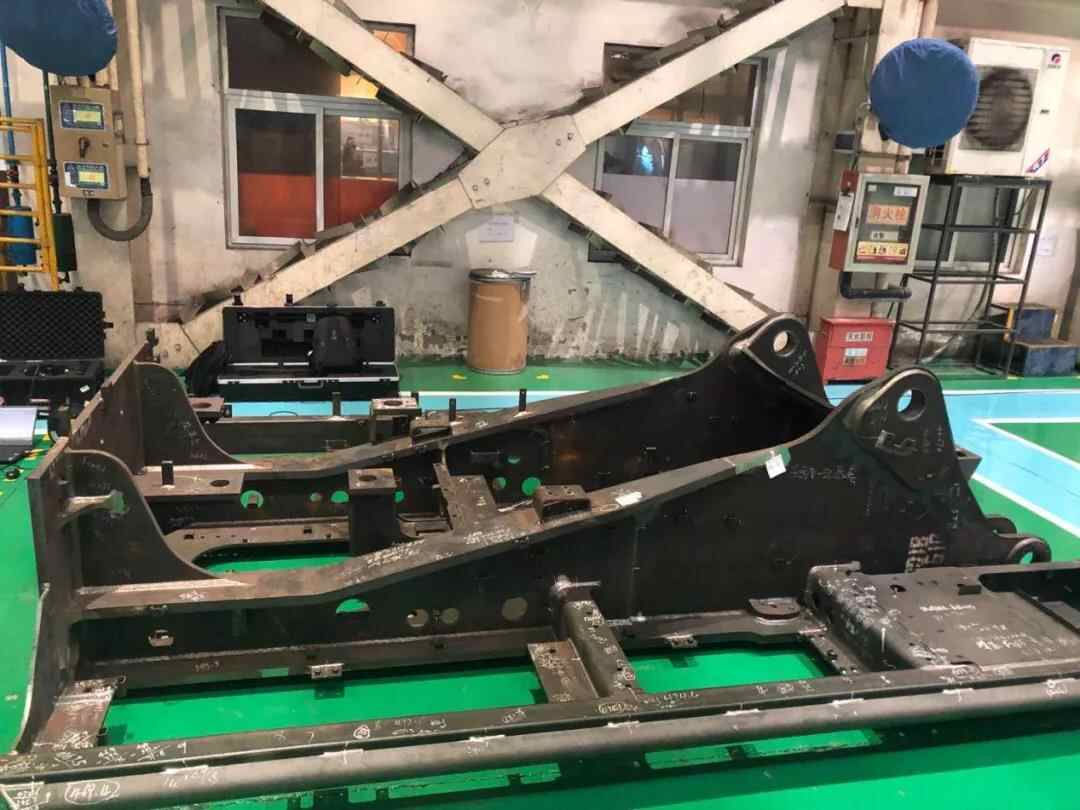

Inspection de l'atelier
By taking TrackScan-P42 as a core of the Solution d'inspection 3D, Les ingénieurs de Scantech ont contribué à effectuer une inspection approfondie. Grâce à sa technologie de mesure de suivi optique intelligente et à son équipement optique de qualité, TrackScan - P42 a pris des mesures 3D sans marqueurs et avec une très haute précision.
Il a capturé des données à un rythme allant jusqu'à 1,9 million de mesures / seconde. Son profond - Scanning de trous a capturé les détails et dur - pour - Atteindre les zones à haute résolution. Lorsqu'il est combiné avec le système de photogrammétrie Caméra MSCAN L15, la précision volumétrique peut atteindre 0,044 mm / m + 0,015 mm / m.

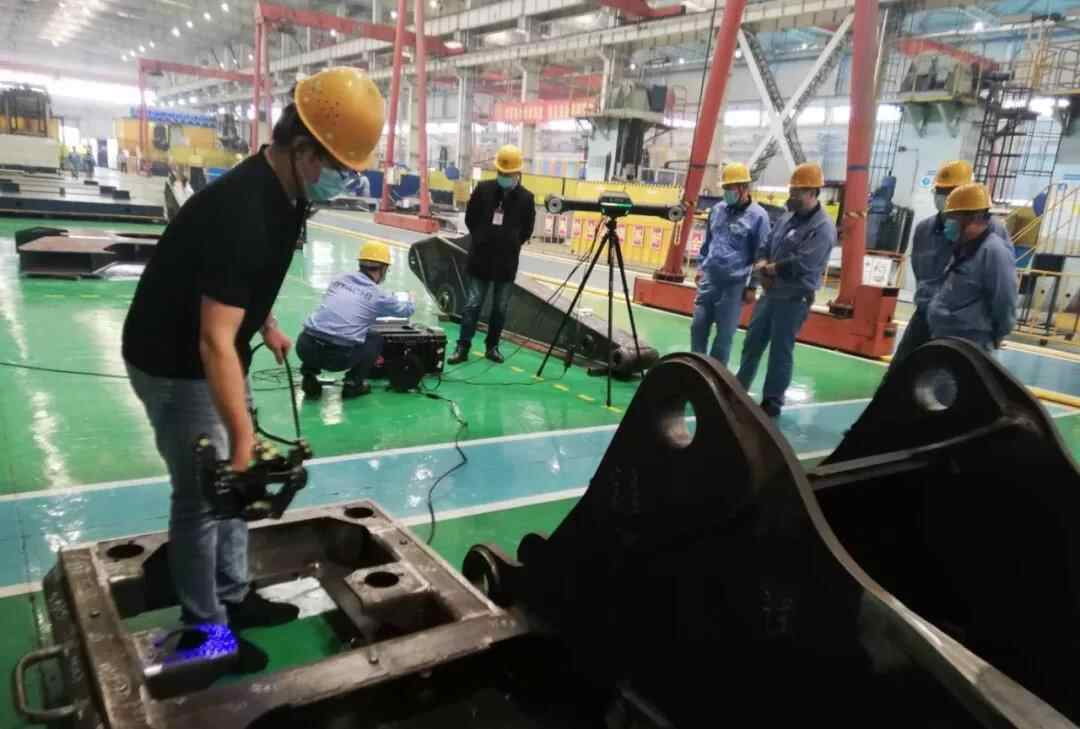

Inspection de l'atelier
After scanning, all the measuring data were visualized and analyzed with Scanviewer, un logiciel développé dans - house par Scantech. Tout d'abord, les données de balayage 3D ont été nettoyées, alignées et tous les nuages de points inutiles ont été supprimés.
Par la suite, les données de scan ont été comparées à la CAD. Enfin, un rapport d'analyse a été généré en quelques minutes.

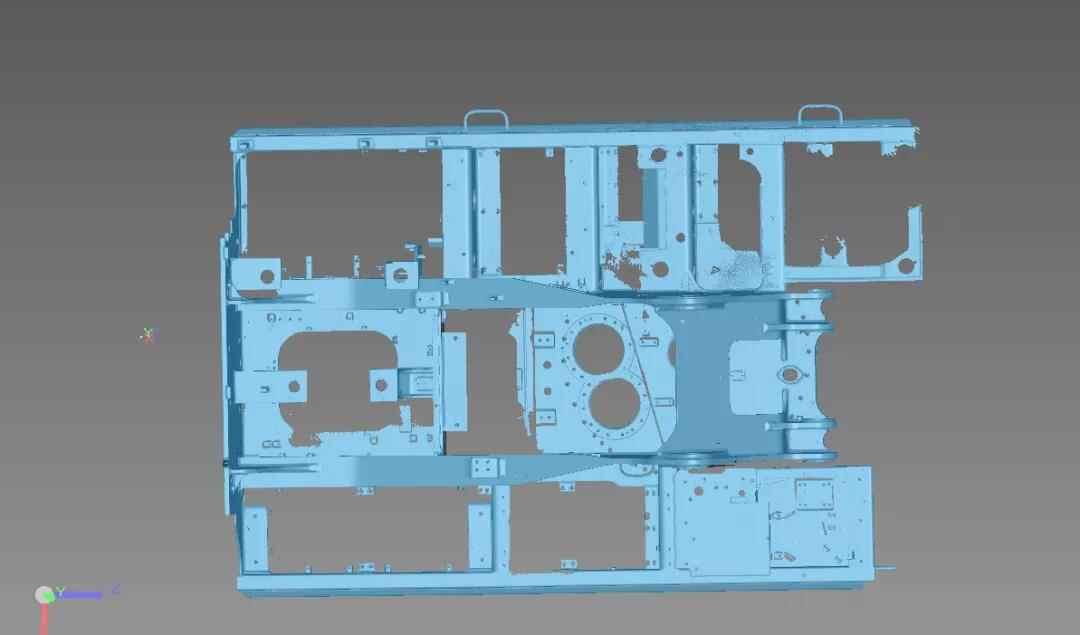

Données de numérisation 3D

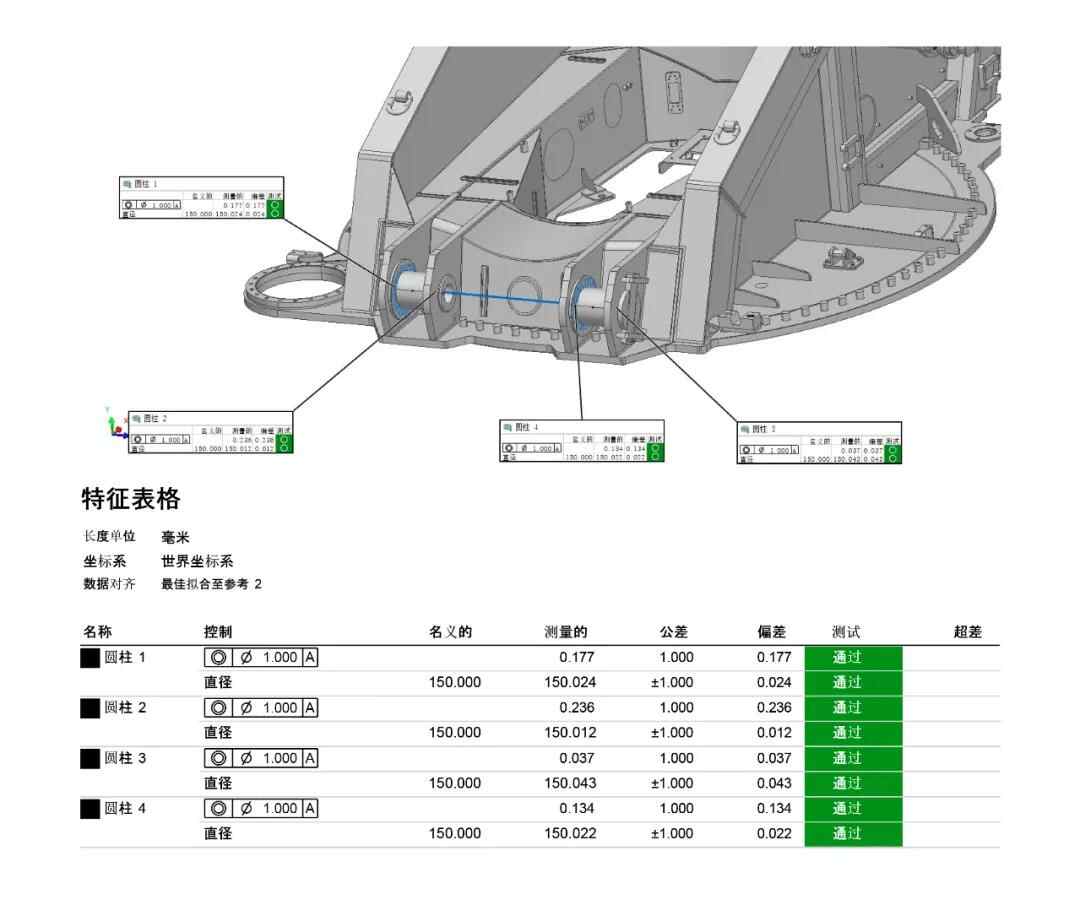

rapport d'analyse
Résumé
- Système de balayage de suivi 3D Trackscan P - 42 était parfaitement adapté à l'inspection des grands composants
- Il a fallu 30 minutes pour scanner et créer un rapport
- Un système de mesure fiable qui assure des résultats précis et cohérents
- L'analyse du temps réel des données permet d'économiser du temps et de l'argent
