Come scansionare 3D dettagli intricati con scanner 3D portatile Simscan?
Gli strumenti elettrici, ampiamente utilizzati nella nostra vita quotidiana, sono protetti da gusci di plastica. Queste conchiglie devono essere costantemente aggiornate per garantire l'uso ottimale degli strumenti. In questa storia dell'applicazione, ti mostreremo come la scansione 3D può aiutare a migliorare il design.
Sfondo del caso
Il cliente in questo caso ha vinto la sua reputazione per la fornitura di strumenti elettrici. A causa della sua vasta gamma di prodotti, i suoi gusci di plastica sono presenti in varie forme, colori e finiture. Questi gusci sono prodotti principalmente con termoplastico.
Questo progetto è quello di acquisire dati 3D geometrici dei gusci di plastica in modo che gli ingegneri possano trarre approfondimenti da questi dati per ottimizzare la progettazione di prodotti.
I dati acquisiti dagli scanner 3D possono anche essere utilizzati per migliorare l'analisi del flusso dello stampo, una tecnica che simula il processo di stampaggio iniezione. Analizzando i dati, gli ingegneri possono avere un'anteprima virtuale di come il materiale preferito riempirà la cavità dello stampo.
Li aiuta ad avere un quadro chiaro dei fattori come il tasso di restringimento, la fluidità e la stabilità termica dei materiali. Di conseguenza, gli ingegneri possono valutare la fattibilità dello schema per migliorare la progettazione dello stampo e del prodotto.
Soluzione 3D
I prodotti da scansionare sono presenti da dettagli complessi, forme irregolari, buchi profondi. Variano enormemente in forme, finiture e colori, il che è impegnativo per la misurazione. Per ottimizzare ulteriori progetti, gli ingegneri devono catturare i dati geometrici con alta precisione.
Scantech provides a customized 3D solution with the portable 3D scanner Simscan to fulfill this task.
Alta efficienza nel catturare dettagli intricati

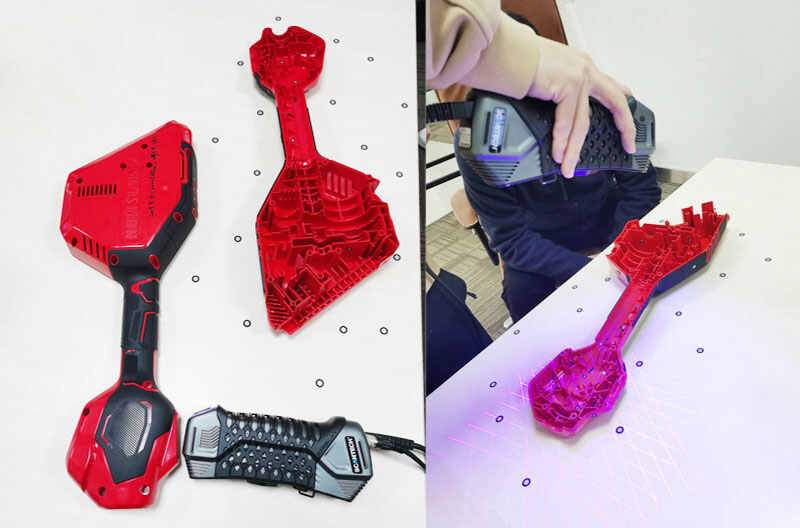

I gusci di plastica degli strumenti elettrici da scansionare hanno molte caratteristiche complesse come fori profondi, lacune e scanalature.

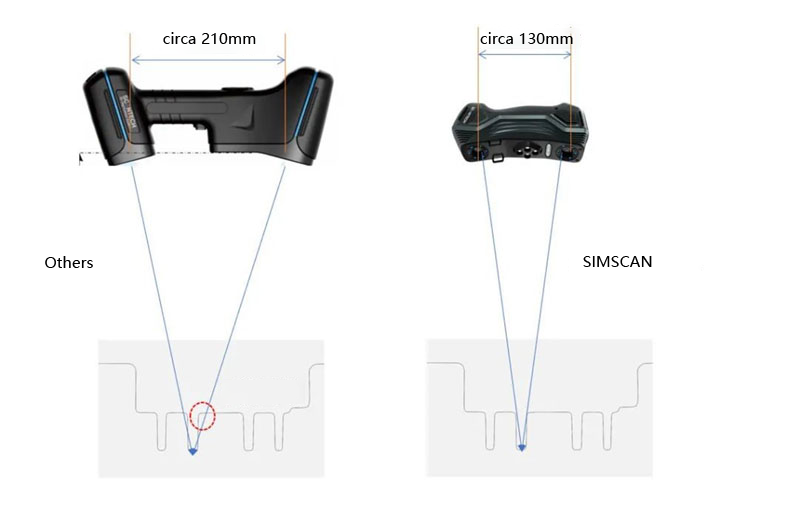

Il Simscan funziona bene nel catturare questi dettagli intricati a causa della sua distanza più breve di due telecamere rispetto ai tradizionali scanner 3D. La distanza della telecamera più breve si traduce in un angolo di vista più piccolo, il che garantisce che la sua vista di scansione non sia bloccata, mostrata come di seguito.
In questo modo, durante la scansione di spazi stretti, entrambe le due telecamere dello scanner 3D possono vedere le linee laser proiettate sull'oggetto. La distanza della fotocamera più breve aiuta a Simscan a funzionare meglio durante la scansione delle aree strette come le scanalature. Guarda l'immagine qui sotto per scoprire come si comporta.

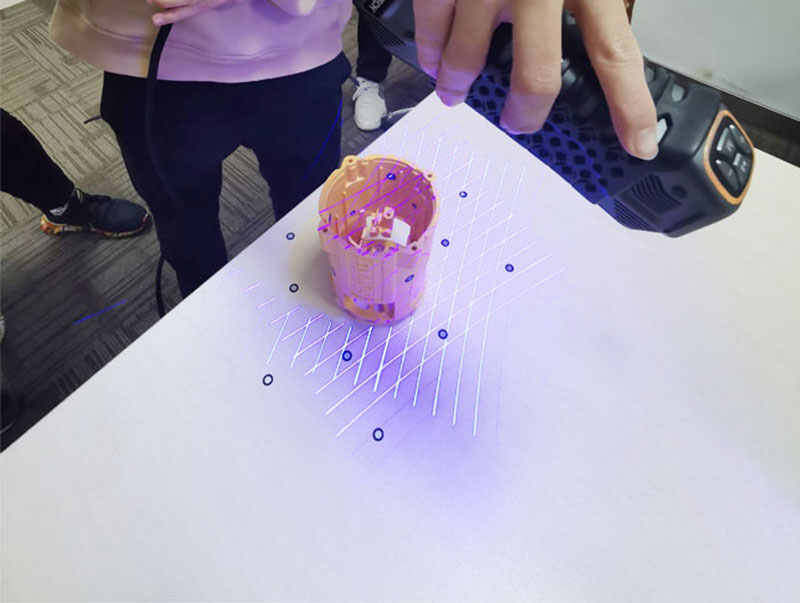

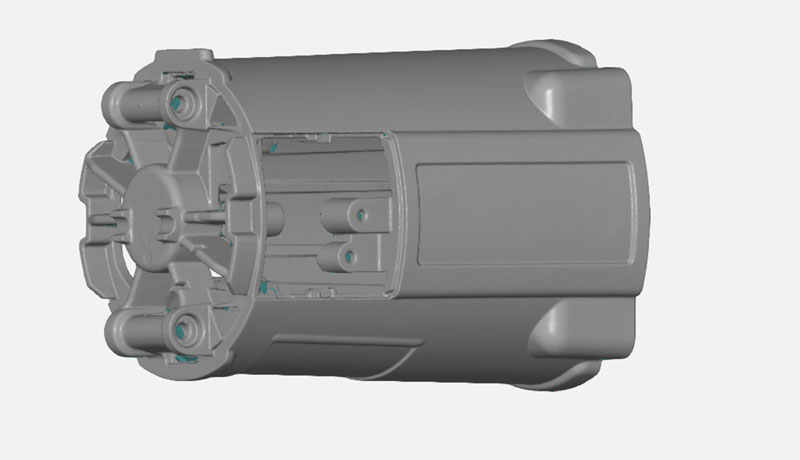

When scanning a cylinder shell, technicians captured the general geometry of the shell with ultra-fast scanning mode. Then, he used ultra-fine scanning mode to capture various details. At last, deep hole scanning mode was used to capture the data of the inner surface of the cylinder shell. These versatile modes helped the customer to scan different features in an efficient way.
Con un'accuratezza fino a 0,020 mm, Simscan ha assicurato che i dati 3D di queste parti complesse fossero catturati con precisione per ulteriori analisi.
Precise Measurement

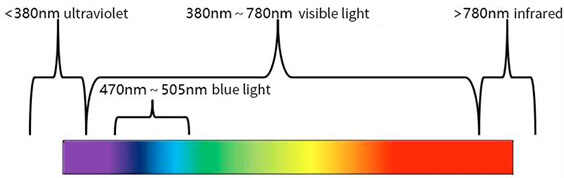

I laser blu hanno una lunghezza d'onda più breve rispetto ai tradizionali laser rossi, consentendo un focus più forte.
Gli stampi da scansionare sono di colori diversi. Con le linee laser blu, Simscan ha una forte capacità di interferenza anti - e può raccogliere completamente i dati 3D dei prodotti.

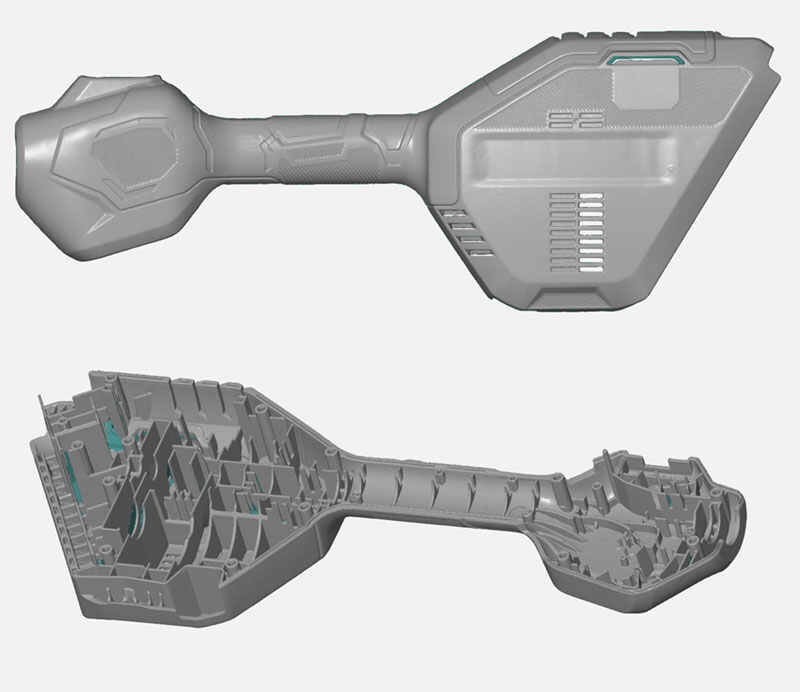

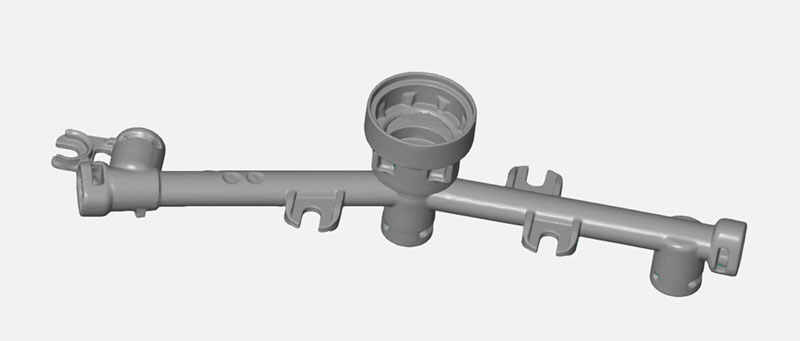

Sono stati ottenuti dati completi e accurati durante la scansione delle superfici nere, come mostrato di seguito:
Efficiente
Con un tasso di misurazione fino a 2,02 milioni di MPS, Simscan può scansionare una parte con una media di 10 minuti. I dati 3D completi acquisiti possono essere importati su software professionali e utilizzati per ulteriori analisi del flusso di stampo.
Leggero
Lo scanner 3D, con un peso netto di soli 570 g, consente agli utenti di eseguire misurazioni 3D sempre e ovunque. Puoi eseguire la scansione con una sola mano, che non causerà molta affaticamento al polso.
Riepilogo
La soluzione digitale 3D ha aiutato con successo il cliente a ottenere rapidamente i dati 3D completi e è stata la base per l'analisi del flusso di stampo per ottimizzare il processo di produzione.
Durante la scansione di un'ampia varietà di oggetti con forme complesse e colori diversi, Simscan ottiene prestazioni eccezionali. È leggero da usare e potente per scansionare aree raffinate e dettagli intricati.
