Как 3D -сканирование достигает высокого соответствия - и - Закончить стандарт для автомобильной промышленности - Часть 2

In a recent article on 3D -сканирование для автомобильной промышленностиМы говорили о том, как 3D -сканирование можно использовать для разработки продукта, проверки частей штамповки и обеспечения качества поставщика. Сегодня мы рассмотрим, как это может быть применено при проверке автомобильных тел и изучено большего количества применений.

Контроль качества always comes as a priority to consider during manufacturing. Vehicles not produced or assembled properly, even a minor error, can put people’s lives at great risk. When it comes to the final assembly, implementing a good inspection system is also essential. It is a way to ensure that the parts can be assembled properly, and connecting features are aligned correctly.

Проверка автомобильного тела

Проверка корпуса автомобиля необходима для того, чтобы детали могли быть собраны должным образом, а функции соединения могут быть правильно выровнены в дальнейшей сборке. Автомобильные сборочные линии имеют сотни точек проверки, в том числе в - Мониторинг процесса, мониторинг подмножества и критическую проверку многих точек на собравшихся телах в белом. Сложные функции, которые должны быть проверены, включают поверхности, отверстия, слоты, гайки и шпильки, которые различаются по материалам и цветам.

· Проверка размеров

Производители сталкиваются с постоянными проблемами в мониторинге всего производственного процесса при использовании традиционных контрольных датчиков из -за их ограниченной эффективности.
Кроме того, каждая сложная функция требует своего рода инструмента проверки, который увеличивает сложность задачи.
Эти не - Эффективные инструменты проверки не могут соответствовать строгому соответствию - и - Стандарт завершения.

Инспекционное устройство, которое не требует сложных настроек и может выполнять различные задачи проверки, может быть ответом на вопрос.
That is where Scantech comes in. We provide high-tech 3D scanners such as composite and handheld 3D scanner KSCAN and optical-tracking 3D scanner Trackscan.
С простой настройкой эти портативные 3D -сканеры позволяют пользователям изменять критические параметры, такие как параметры измерения и настройки экспозиции гибко в соответствии с функцией и материалами деталей, которые должны быть проверены.

Таким образом, производитель может сканировать Sub - Сборка в режиме реального времени и получить точный цифровой близнец деталей.
Полные, точные и прослеживаемые данные изготовленных деталей могут служить основой для поиска коренных причин потенциальных проблем, которые могут возникнуть позже.

· Как Scantech может помочь?

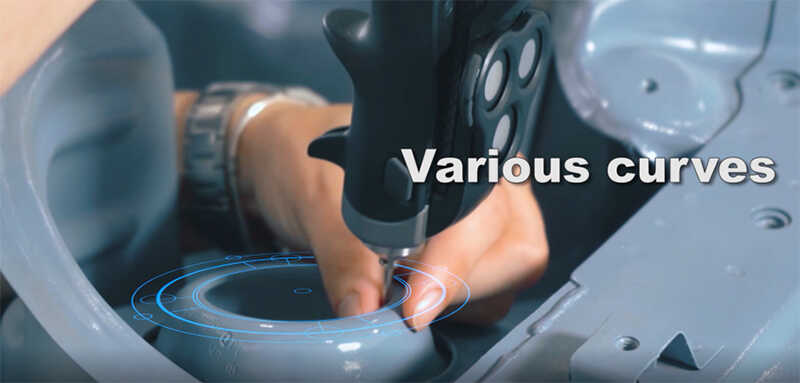

Трехмерные сканеры Scantech поддерживают на сайте и не - измерение контактов, которые эффективно обеспечивают данные о том, что эффективно предоставляют данные о измерении.
Эти 3D -сканеры могут использоваться для выключения - Линия, рядом с - Линия или в измерениях линии.

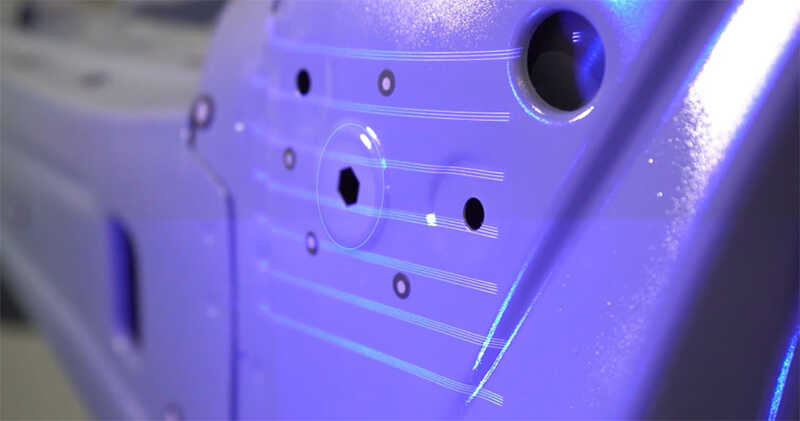

Наши устройства, основанные на расширенном алгоритме, используют синие лазеры для сканирования и генерации точечных облаков в режиме реального времени.
Сканируя с разных сторон, пользователи могут захватить данные глубоко в разрыв или вдоль края.

Данные белого - в - тела и подборочных сборок, которые были отсканированы, хранятся в цифровом виде в форме точечных облаков.
С полными данными инспекций проблемы, которые не могут быть обнаружены во время производства, также могут быть определены позже.

· Преимущества

Одним из основных преимуществ наших трехмерных решений является единый и эффективный метод оценки.
Это позволяет производителям получить доступ к полным данным проверки с различных этапов производства и систем.
Интегрируя все данные в одну базу, автопроизводители имеют уверенность в том, чтобы эффективно контролировать производство и подготовить дизайн автомобилей.

Проблема пробега

· Проверка автомобильного разрыва и промывки

3D -сканер Scantech также играет важную роль в пробном процессе.
Крупный производитель автомобилей в Китае принял наши сканеры для записи различных видов данных для производства.
Согласно предыдущим проверкам, изготовленные детали соответствуют строгим спецификациям размерных.

Тем не менее, инженеры определили, что при движении автомобиля на высокой скорости был шум ветра.
При движении на более высокой скорости воздух вне автомобиля находится при более низком давлении по сравнению с ветром внутри автомобиля.
Автомобиль, который менее аэродинамически спроектирован, более подвержен таким ветровым шумам. Чтобы обеспечить плавную и довольно езду для дальнейших клиентов, производитель должен определить скрытые причины.

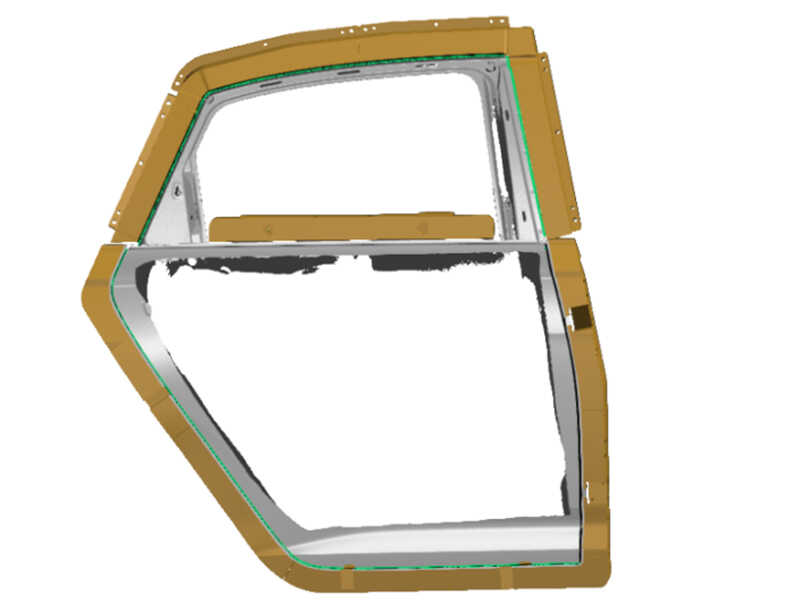

Отслеживая данные, полученные 3D -сканером, этот автопроизводитель проанализировал размеры поверхности двери и зазоры между дверями и монтированными телами транспортных средств.

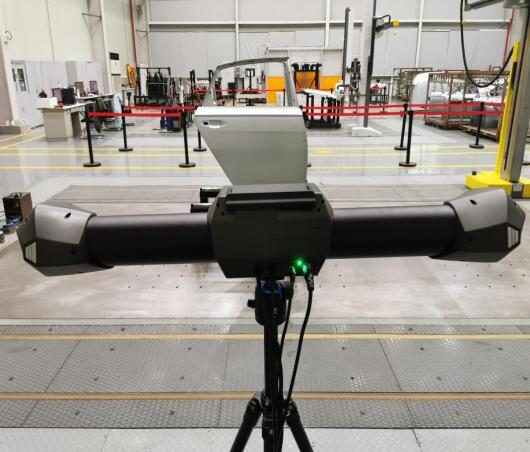

Техники, проведенные на - Проверка площадки с нашим составным 3D -сканером KSCAN - Волшебство для определения проблем.

Легкий 3D -сканер Scantech оснащен пятью рабочими режимами, включая большую площадь сканирования и сканирование суперзора.
Он способен захватывать точные данные поверхностей и пробелов в автомобильных дверях.
С помощью этого эффективного метода измерения и точных предоставленных данных инженеры проверили возможные причины и смогли быстро найти проблемы.

Больше приложений

· Дизайн пленки защиты от краски

Сканер из трех размерных измерений может использоваться в модификации и настройке транспортных средств.
В следующем случае показано, как его можно использовать для создания пленки защиты от краски (PPF).
PPF защищает пальто автомобиля и краску под ним от царапин, воздействие солнечного света, окисления и других неприятных факторов.

· Процесс PPF состоит из следующих шагов:

Получение 3D данных недавно запущенных транспортных средств
Проектирование 3D -моделей PPF на основе данных автомобилей
Передача 3D -модели PPF в аффилированные магазины автомобилей
Производить PPF с моделью
Сборка

Пленка защиты от краски придерживается поверхностей органической формы, в том числе жесткие, чтобы достичь областей и мертвых углов, которые трудно измерить.

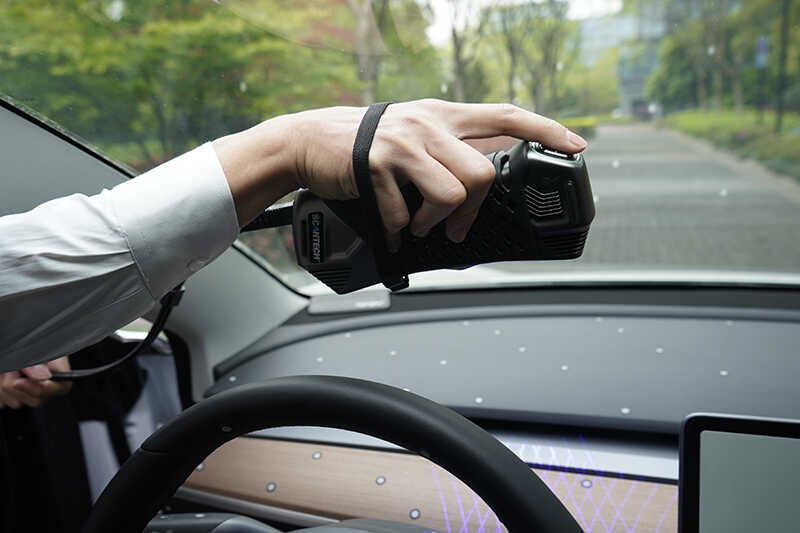

The difficulty of measurement is further increased by reflective surfaces. Our technicians scanned the car with handheld, portable 3D scanner Simscan 30.
Поглощенные 3D -данных были затем преобразованы в трехмерную модель для проектирования PPF.

· Процесс сканирования

Техник Scantech отсканировал всю геометрию транспортного средства, чтобы получить свои трехмерные данные с использованием синего цвета в режиме быстрого сканирования.

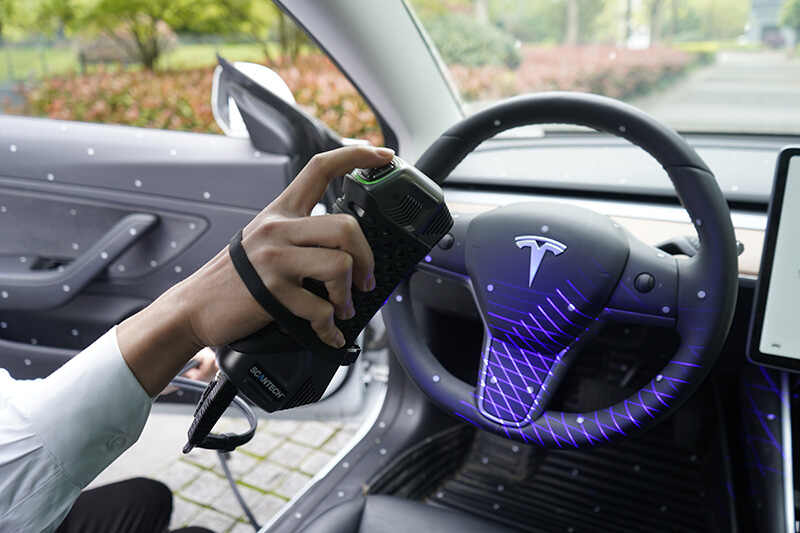

Благодаря своему компактному размеру и переносимости, Simscan отсканировал узкую область Workbench, чтобы получить общие данные рулевого колеса.

· Преимущества

Simscan легкий и портативный, и уместен для длительного использования, не вызывая большой усталости.
Его компактный размер позволил технику сканировать сложные области автомобильных интерьеров.
Результаты сканирования узких пространств были дополнительно улучшены благодаря более короткому расстоянию линзы и меньшему углу обзора.

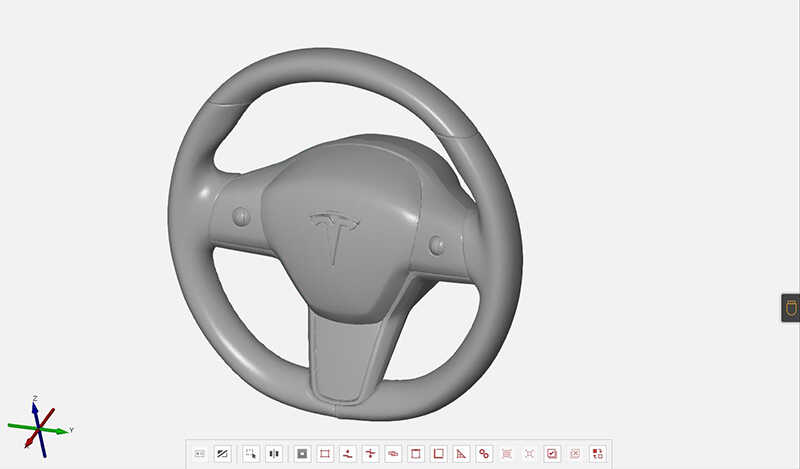

На рисунке ниже мы можем обнаружить, что данные о областях, таких как рулевое колесо, имеют хорошее качество с деталями из -за высокой точности SIMSCAN.
