В настоящее время настольные 3D -принтеры в основном распознают файлы 3D -модели в формате STL. Программное обеспечение для 3D -моделирования, такое как 3DMAX, Maya, AutoCAD и SolidWorks, может экспортировать файлы в этом формате.

После того, как файл STL импортируется в CURA, он может генерировать код, исполняемый код для 3D -принтеров, обеспечивающий процесс 3D -печати.

Что такое файл STL?

STL означает стереолитографию. Это взаимозаменяемый формат файла, используемый для представления трех размерных геометрий поверхности. Этот формат широко используется в быстрого прототипирования, 3D -печати и компьютера - Активное производство (CAM).

Файлы STL представляют собой поверхности как серию небольших треугольников, известных как аспекты, где каждый аспект описывается нормальным направлением, и три точки, представляющие вершины треугольника.

Приложения используют эти данные для определения сечений Cross -, необходимых для построения 3D -формы. Файлы STL не содержат информации о цветах, текстурах или других общих атрибутах модели CAD.

Эти файлы обычно генерируются программами Computer - Aided Design (CAD) в качестве конечного продукта процесса 3D -моделирования. «STL» - это расширение файла для формата файла STL.

Формат STL, изобретенный 3D -систем, является стандартным триангулированным языком для 3D -принтеров, и все машины для формирования могут обрабатывать файлы STL для печати.

Как работают файлы STL?

The basic concept involves subdividing the two-dimensional outer surface of a 3D model into small triangles, or facets, and storing the information about these facets in the file.

Например, простой трехмерный куб может быть покрыт 12 треугольниками, причем каждое лицо, состоящее из двух треугольников. Поскольку куб имеет шесть лиц, используется в общей сложности 12 треугольников. 3D -модель сферы может быть покрыта многими небольшими треугольниками.

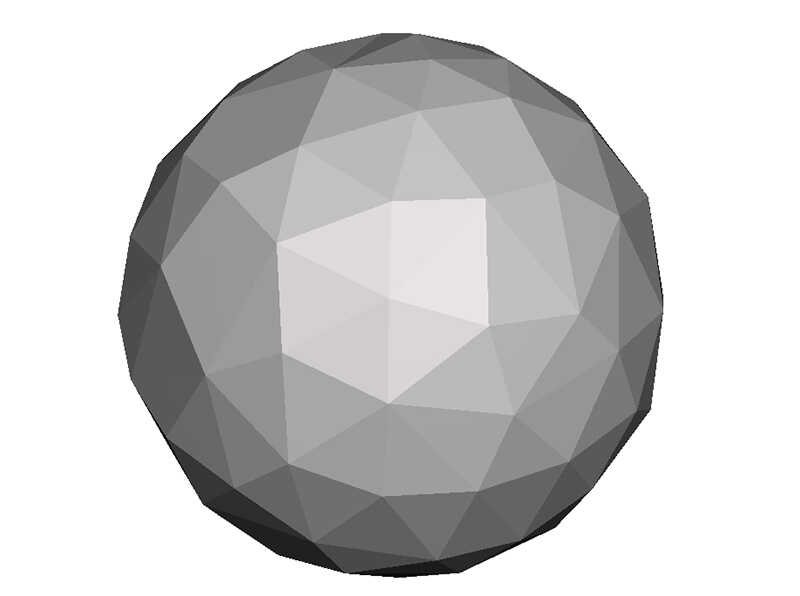

Формат файла STL приближает поверхность модели CAD, используя эти небольшие треугольники. Это приближение никогда не бывает идеальным, и аспекты вносят определенную степень шероховатости в модель.

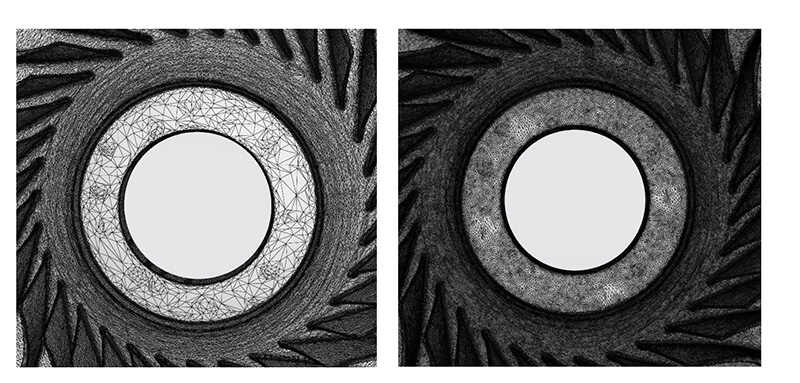

Проблемы точности с файлами STL

При сохранении файла STL все разработанные поверхности и кривые преобразуются в сетку, состоящую из ряда треугольников, представляющих геометрическое значение прототипа дизайна.

Файл STL состоит из многочисленных треугольных аспектов, которые приближаются к целевым кривым и поверхностям.

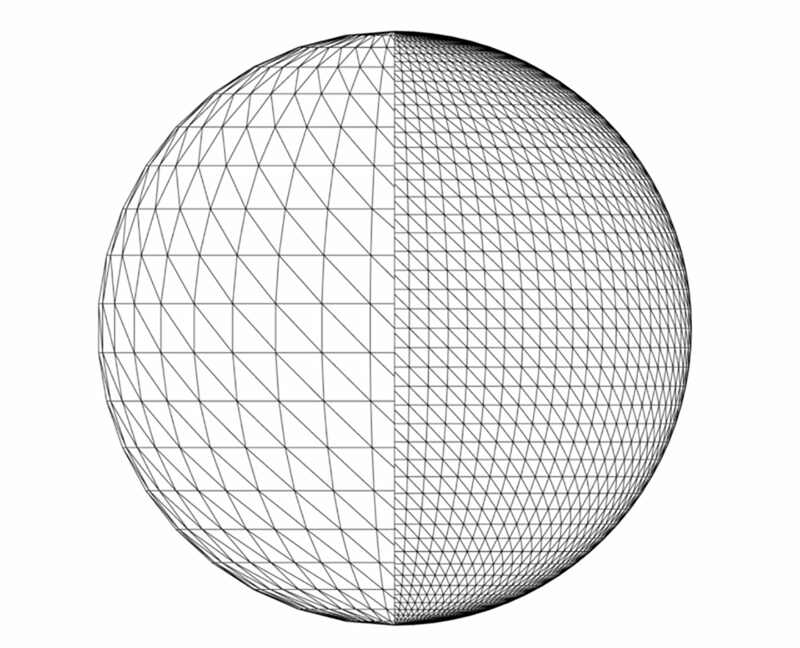

Из -за характера этого приближения всегда будет некоторая ошибка. Чем больше используются треугольники, тем ближе приближение к истинному значению, но это также делает файл значительно больше и сложнее в обработке.

И наоборот, использование слишком мало треугольников может привести к низкой точности и большим ошибкам. Следовательно, файл STL должен иметь соответствующий уровень точности. Как правило, подходит точность в пределах 0,05.

Если файл STL слишком большой, CURA может не обработать его. Это часто связано с чрезмерным количеством аспектов. В таких случаях файл может быть упрощен, уменьшив количество грани.

Поскольку процесс физической печати имеет свои собственные пределы точной степени, наличие слишком большого количества или слишком мало аспектов не идеально. Поиск баланса между размером файла и качеством печати имеет решающее значение.

Проблемы с экспортом файлов STL

При экспорте файлов STL большинство программного обеспечения CAD предоставляет настройки, которые управляют размером аспектов, которые, в свою очередь, управляют качеством печати и размером файла.

Точность экспортируемой модели STL напрямую связана с размером треугольных аспектов.

Меньшие и более многочисленные аспекты приводят к модели, которая ближе к исходной поверхности САПР. При работе со сложными поверхностями низкая точность экспорта может вызвать значительные отклонения в модели, что приводит к ошибкам и дефектам.

Следовательно, целесообразно максимизировать точность при экспорте файлов STL, и чрезмерно плотные треугольные аспекты могут быть упрощены с помощью программного обеспечения, такого как Magics.

Модели CAD, созданные с помощью твердого моделирования, обычно приводят к меньшему количеству ошибок при экспорте в виде файлов STL, тогда как моделирование поверхности может привести к различным проблемам.

Расстановите приоритеты твердого моделирования во время фазы проектирования или преобразовать модели поверхности в твердые вещества. Выполните логические операции перед экспортом твердых веществ, чтобы минимизировать потребность в ремонте модели.

Иногда ошибки сообщаются при экспорте файлов STL. Эти ошибки не генерируются на этапе экспорта, но на самом деле существуют в объекте файла.

Например, как программные компиляторы проверяют ошибки программирования, 3D -принтеры или зрители STL проверяют файлы STL на наличие ошибок. Если машина встречается с проблемным файлом во время построения модели, она будет сбой и останавливается, что приведет к сбое печати.

Преобразование в формат STL в 3D программном обеспечении

3ds max

● Выберите модель.
● Перейдите в File> Export> Выберите формат STL.
● Нажмите ОК.

Autocad

● Убедитесь, что дизайн является 3D SOLID, и все координаты являются положительными.
● Введите «FaceTres» в командную строку и введите число от 1 до 10 (1 для низкого разрешения, 10 для высокого разрешения).
● Введите «STLOUT» в командную строку и выберите целевую модель.
● Введите «Y», чтобы вывести двоичный файл и сохранить файл с именем.

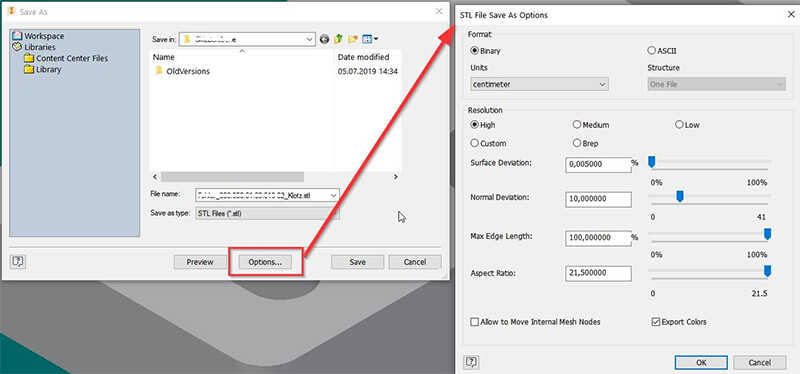

Autodesk Изобретатель

● Выберите файл.
● Отправить в службу 3D -печати.
● Выберите Тип экспорта файла: файлы STL.
● Нажмите ОК.

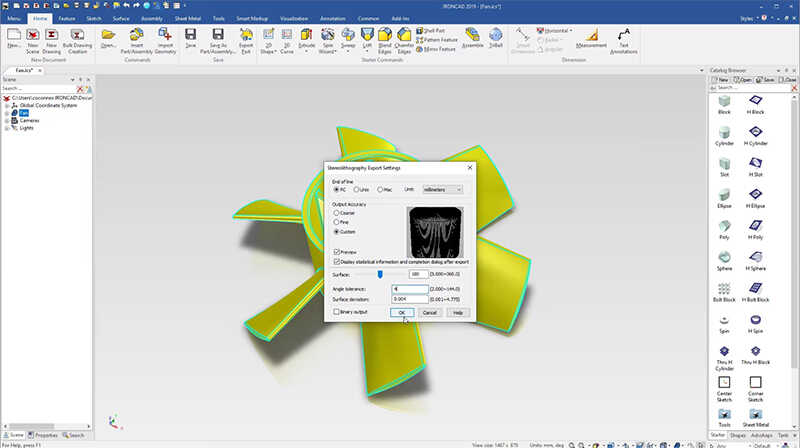

Ironcad

● Право - Нажмите на экспорту.
● Перейдите в Part Properties> рендеринг.
● Установите сглаживание поверхности фасети до 150.
● Перейдите в файл> Экспорт.
● Выберите формат STL.

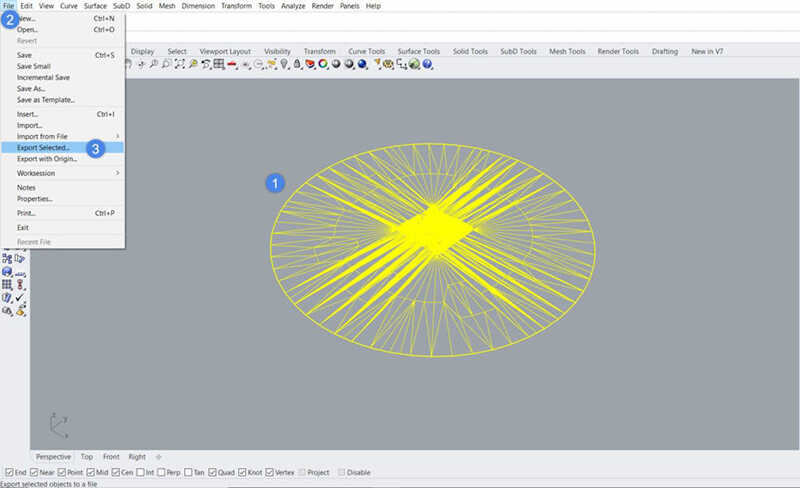

Носорог

● Перейдите в файл> Сохранить как и выберите Тип файла> STL.
● Введите имя файла STL.
● Нажмите Сохранить.
● Выберите двоичные файлы STL.
